自動化樣芯測量

SisuROCK 工作站是一款全自動、多鏡頭光譜成像儀器，可輕松快速地掃描巖芯和其它地質樣品，是一款經過科學驗證且可靠的成像設備，可顯著提高巖芯分析及礦物測繪的效率和生產力。

全面光譜分析，實現精確礦產勘探

SisuROCK巖礦樣芯高光譜成像工作站與Specim先進的高光譜相機（從可見光到熱紅外）、RGB 相機和 3D 相機無縫集成，使您能夠以卓越的精度檢測和分析不同的礦物。

該工作站的多功能性和靈活性使您能夠以無與倫比的準確性和細節捕獲各種礦物，其出色的空間和光譜分辨率以及雙面照明可以?xún)?yōu)化最困難的沉積物和紋理的圖像質量。采礦和礦物勘探中的光譜分析可以深入了解其組成、分布和蝕變模式，在識別具有高礦產潛力的區域或進行深入的地質研究中發揮巨大作用。

高速、高分辨率的礦物測繪

SisuROCK憑借其全自動巖芯記錄功能，可以在幾秒鐘內掃描整個巖芯區域，從而無需耗時制備樣品。它可以在高分辨率模式下對單個巖芯進行成像，也可以在高速掃描模式下對整個巖芯托盤進行成像。掃描獲得的高光譜數據立方體采用數字格式，可生成精確的礦物圖，用于地質研究應用或推進采礦勘探等。

應用案例

以下為SisuROCK對煤炭樣芯、布什維爾德雜巖體樣芯、愛爾蘭巖石樣芯所做的掃描分析。

1. 利用短波紅外區分煤炭和碳質頁巖

南非國家科學委員會（CGS）SisuROCK工作站，圖a中A是長波紅外高光譜相機（LWIR），B是高分辨率RGB相機，C是可見光近短波紅外高光譜相機（VN-SWIR）；圖b顯示了標準物校準板

上圖灰黑色的為RGB圖像，紅線左側為煤炭，右側為碳質頁巖，肉眼難以分辨其成分和組成；下面彩色的為高光譜圖像，可以清晰的識別煤和碳質頁巖兩種組分，其中煤呈現藍色和淺綠色，表明其富含鏡質組，頁巖由于其較高的粘土含量呈現暖色（主要是紅色，略帶綠色和藍色），該圖充分展示了高光譜成像技術在區分煤炭和頁巖和方面的卓越能力

引自：Langa W M, et al. Hyperspectral imaging of coal core: A focus on the visible-near-shortwave infrared (VN-SWIR) region. International Journal of Coal Geology, (2024).

2. 利用長波紅外識別布什維爾德雜巖體樣芯中的磷灰石

CGS的SisuROCK工作站，配備有長波紅外高光譜相機（LWIR），高分辨率RGB相機，可見光近短波紅外高光譜相機（VNIR-SWIR）

磷灰石長波紅外波段高光譜圖像——與有代表性的礦物學和地球化學數據集相對應

引自：Mandende, H., Ndou, C. & Mothupi, T. Hyperspectral core scanner: An effective mineral mapping tool for apatite in the Upper Zone, northern limb, Bushveld Complex. J. S. Afr. Inst. Min. Metall. 123, 81–92 (2023).

3. 利用短波紅外識別愛爾蘭巖石樣芯中的碳酸鹽物相

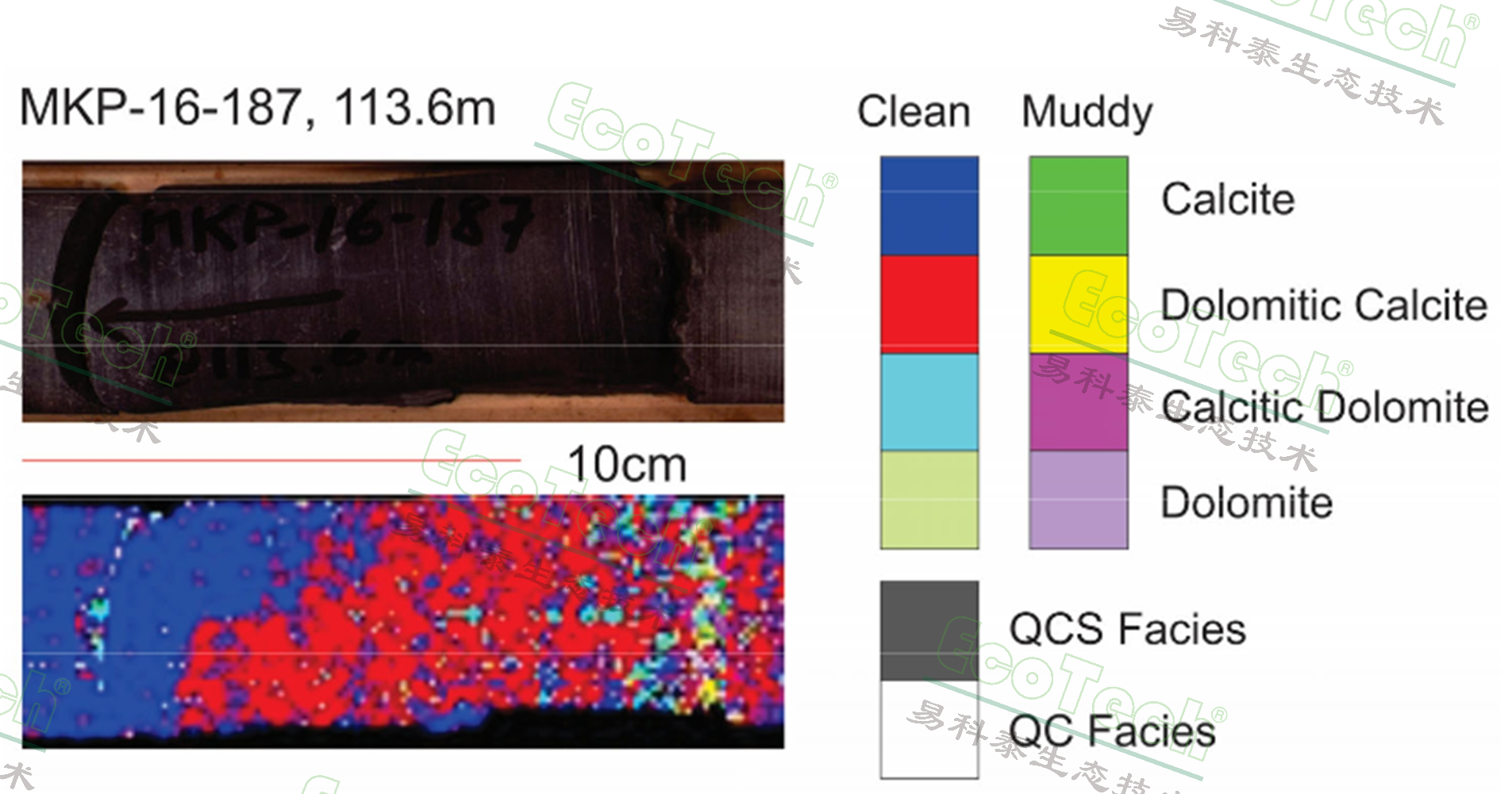

左上為RGB圖像，左下為高光譜圖像，右為高光譜圖例，從高光譜圖像中可以明顯的觀察到白云質方解石向方解石的轉變（從右向左）

引自：Rogers, R. & Pracht, M. Hyperspectral Facies Analysis as a Lithological Interpretation Tool for Carbonate Rocks. Geosciences 13, 381 (2023).

易科泰生態技術公司提供巖礦、土壤及沉積樣芯多功能高光譜成像全面技術方案，包括單樣芯和多樣芯多功能高光譜成像系統、LIBS元素分析等
