FireFly元素分布成像快速分析系統基于LIBS元素分析技術，單次測量即可檢測元素周期表中幾乎所有元素、樣品無須預處理、能夠進行樣品表面或者剖面元素分布成像測量、對樣品幾乎無損傷無消耗，可應用于環境科學、植物科學、動物科學、海洋科學、生物醫學食品科學等各個領域。
FireFly面向?qū)嶒?yàn)室科研應用設計，獨具特色尤其是微區掃描測量和常規掃描測量自動切換功能，是Lightigo公司最新一代LIBS元素分析系統。Lightigo公司由布爾諾科技大學激光光譜實驗室在20余年LIBS研發和應用研究經驗的基礎上創建，也是CEITEC（歐洲工程技術中心）的唯一下屬公司, 其研發團隊在國際上廣為認可，并發表大量科研文獻（請聯系我司獲取論文列表）。
功能參數
●適用于所有固體樣品
●檢測極限1-100 ppm
●空間分辨率10-150 μm
●2D元素分布成像測量和縱深成像測量；
●單次成像掃描面積100 mm×100 mm；
●最大測量速度100HZ
●實驗近乎零成本
●單次測量即可得到元素周期表中幾乎所有元素信息，包括：Li、Be、Mg、Na、N、C等
測量原理

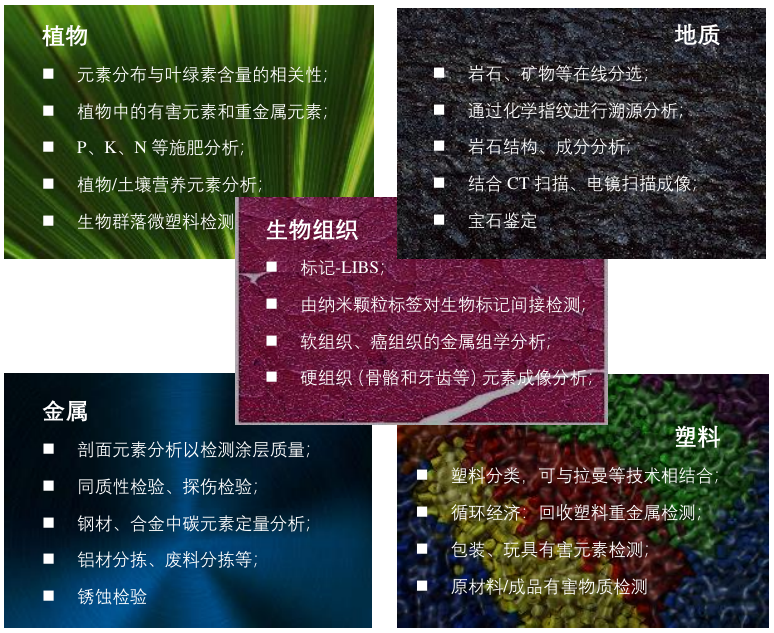

應用方向
技術優勢
1.視野清晰：再不必忍受模糊圖像
?激光燒蝕光路與專用樣品顯微光路相結合，清晰呈現待測樣品
?雙照明模式，適合更寬的光譜范圍或者更多樣品類型：
? 線性LED樣品照明；
? 散射LED樣品照明
2.快速定位：放大樣品視野后再不會丟失燒蝕定位點
?可在多個樣品觀察窗之間自由切換
?通過鼠標點擊觀察窗中的樣品點即可移動樣品
?可創建整體樣品觀察窗

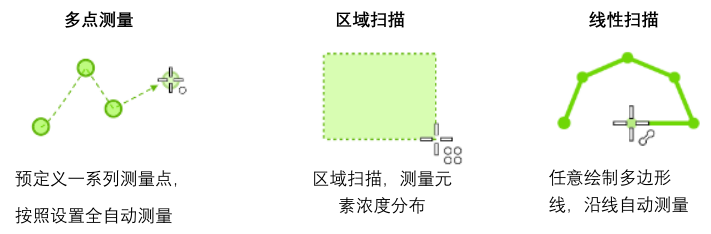

3.多模式測量：無論只測量幾個點還是大范圍掃描都操作便捷

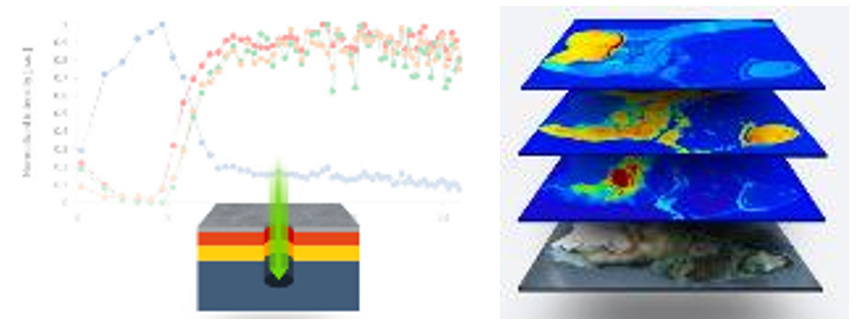

剖面測量
可對每個測量點設置單次測量脈沖個數和測量次數：
? 多次累積測量能夠提升信噪比和檢測極限；
? 剖面測量可檢測材料不同層次的構成；

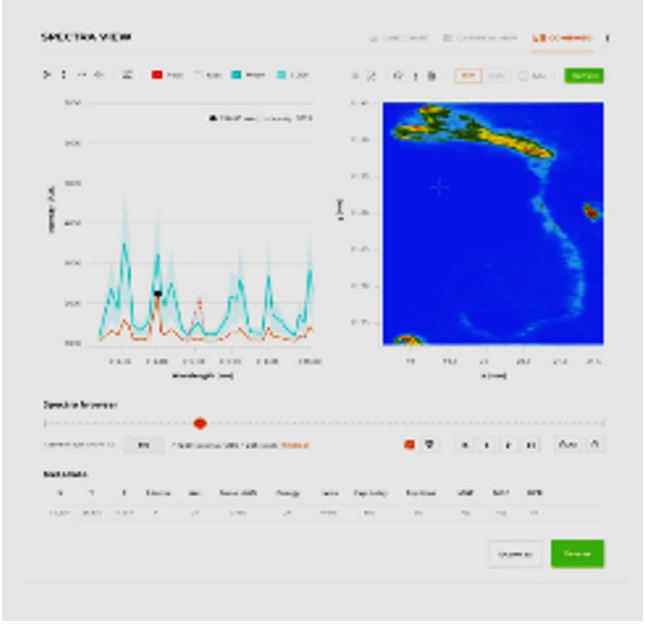

4.結果呈現方式靈活直觀，包括譜線數據和元素分布成像數據
?平移、滾動、縮放、改變顯示色彩直方圖；
?具備最大值、平均、標準差、峰值曲線疊加等功能，使譜線評估簡單快速；
?對不同元素快速重新成像顯示濃度分布；
?通過唯一元數據進行譜線過濾；
?具備NIST及Lightigo LIBS數據庫原子發射譜線；
?可導出ASCI、Bitmap或者Lightigo數據格式

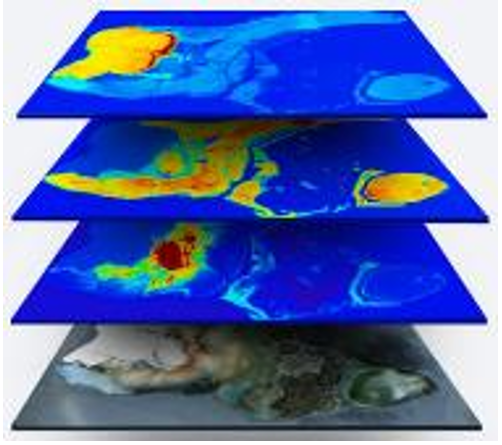

5.元素分布成像分析能力
一次成像測量即可獲得所有元素的濃度分布數據，可生成任意元素的濃度分布圖像
?單次成像面積100 ×100 mm2；
?最大測量速度100HZ，譜段范圍可包括UV-NIR；
?分辨率為10--150 μm；
?耗時：50μm測量間隔即512 DPI，掃描1 cm2僅需8分鐘；
6.

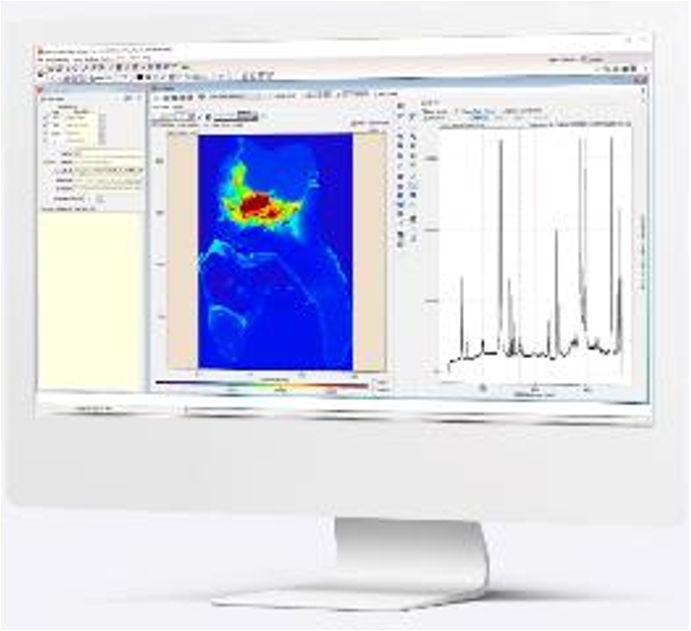

ImageLab數據分析處理軟件：基于EPINA ImageLab的高級多傳感器圖像工具
?數據處理功能：算數運算、數據校正、去噪、平滑，等；
?多元統計分析：PCA、聚類分析、SIMAP、PLS/DA、RDF、VCA、MNF；
?圖像分析：多傳感器圖像、差值、回歸、方差圖、信號分布分析，等；
?數據可視化：可與相片、圖像融合、3D圖像表面、蒙版編輯器相結合
7.通過軟件自動切換激光波長
適應具體應用選擇相應的激光脈沖波長，無須手動調試
?若需較小的燒蝕點或者高吸收率，可選擇UV 266nm激發波長；
?若需較高的激發能，可選擇IR 1064nm激發波長；
?或者直接選擇折中通用的VIS 532 nm

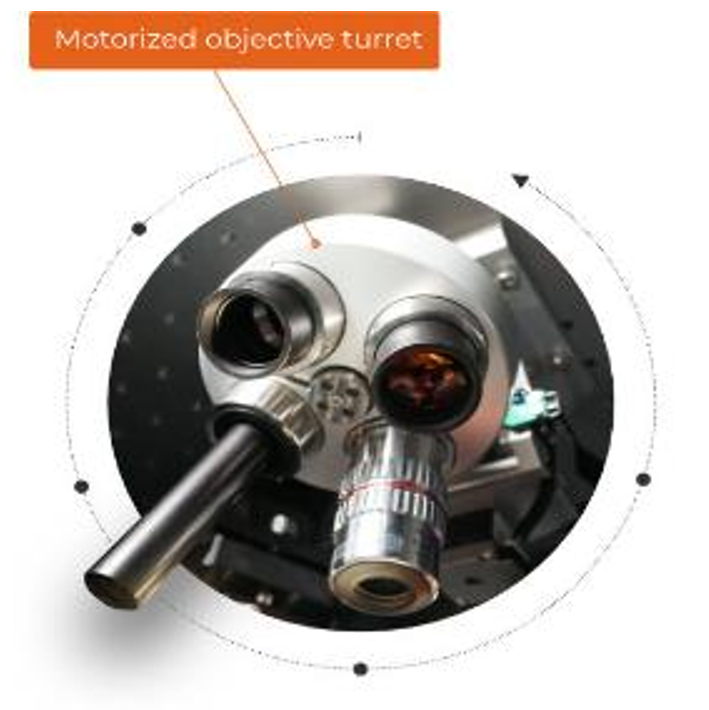

8.多物鏡自動旋轉塔輪
解決不同的光學應用方案時拒絕折中妥協，通過軟件點擊即可自動旋轉物鏡塔輪，完成不同倍數物鏡之間的切換
?不同放大倍數的多個物鏡，保證清晰觀察樣品；
?高激光損傷閾值物鏡，用以在長焦深模式和微區模式下都將激光精確聚焦

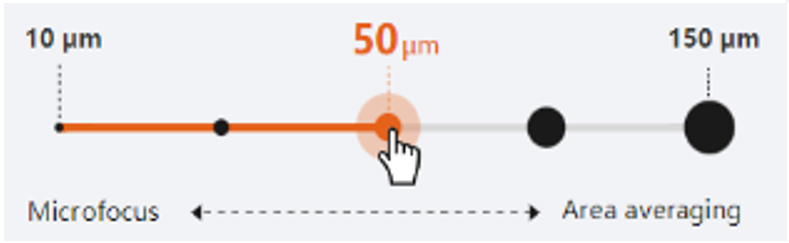

9.激光自動聚焦
表面不平的樣品，在測量過程中可能發生信號波動或者激光失焦。FireFly能解決這個問題：
?在測量過程中能夠自動對焦；
?專用長焦距物鏡；
自動聚焦樣品臺，使得通過控制軟件即可調節樣品表面的激光激發面積；
?圖像測量技術使其微區分辨率可達20μm以下

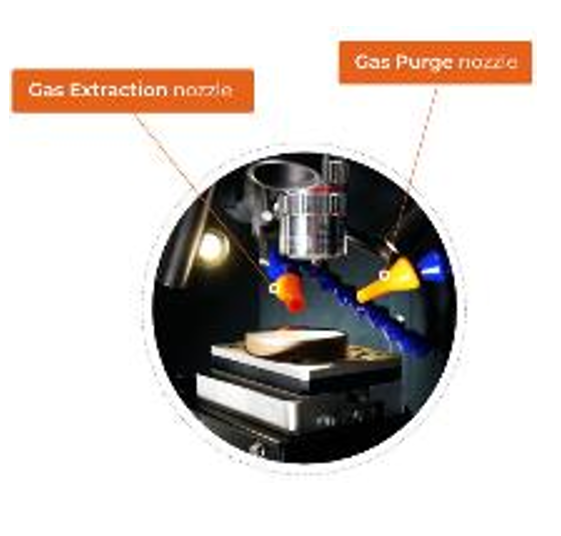

10.氣體模塊
?吹氣模塊
? 清潔樣品表面，避免測量點向其周圍測量點的信號“拖尾”現象
? 創建惰性氣體環境，顯著增強檢測極限
?抽氣模塊
? 抽出可能有毒的激光燒蝕氣體和灰塵
? 保持光學元件清潔
11.核心部件：多種配置可供選擇，我們根據您的需求推薦最具性價比配置
?
激光器：發出激光脈沖在樣品表面激發等離子體
? DPSS二極管激光器，較傳統FPSS激光器壽命長、穩定性高；
? 效率高、耗能低、無須水浴制冷，可24/7連續工作；
? 可衰減器穩定能量調節、在線能量監測、不同激光脈沖波長自動切換
?光譜儀：捕獲等離子體輻射（UV-NIR），并解析為高光譜
? 小體積多通道Czerny-Turner光譜儀
? 高性能 Echelle光譜儀
?檢測器：記錄光譜信息
? CMOS檢測器；sCMOS或EMCCD檢測器；isCMOS / iCCD檢測器
12.人體工學設計：進行長時間的實驗，應該避免任何不便
FireFly的設計，盡力讓實驗人員以舒適和高效的姿勢全情投入實驗：
? 正面樣品窗寬闊，便于實驗人員觀察反應區和激光燒蝕；
? 側面樣品窗使得實驗人員坐在計算機前也可觀察反應室；
? 坐在計算機前也可輕松打開樣品室門，取送樣品。
13.其它
?可為不同用戶創建不同操作權限；
?系統設置可以保存和加載；
?測量均一標樣進行初始自檢，顯示和追蹤系統性能；
?大多數測量都可參照“導航”完成；
?用戶活動自動生成日志，可瀏覽和導出；
?內置同步時鐘，可通過TTL脈沖和BNC接口與外部設備進行同步
規格：720 × 830 × 1500 mm, 250 kg
產地：捷克
