FluorCam開放式葉綠素?zé)晒獬上裣到y(tǒng)

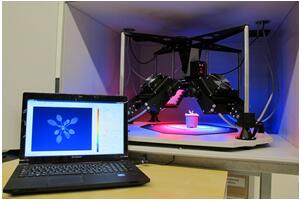

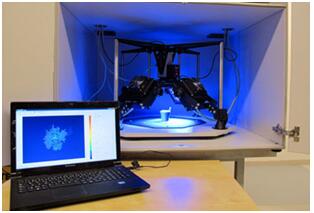

FluorCam開放式葉綠素?zé)晒獬上裣到y(tǒng)是一款高度靈活、應用廣泛的植物生理生態研究儀器，系統采用模塊化結構，有四個LEDs光源版、CCD鏡頭、支架、控制單元及FluorCam成像分析軟件等組成。兩對LEDs光源版提供測量光、光化學光和飽和光閃，角度和高度可調；CCD鏡頭高度可調，且可靈活配置PSI特制高靈敏度CCD鏡頭或高分辨率鏡頭，還可裝配第五個光源版于鏡頭周邊。標準配置（標準版）的最大成像面積為13×13 cm，大型版最大成像面積達20×20 cm。既可對單個葉片進行葉綠素?zé)晒獬上?，還可對整株植物進行葉綠素?zé)晒獬上?，廣泛應用于植物光合生理生態、植物逆境脅迫生理與易感性、氣孔功能、植物環境如土壤重金屬污染響應與生物監測、植物抗性、作物育種等研究。
應用領域:
- 植物光合特性和代謝紊亂篩選
- 生物和非生物脅迫的檢測
- 植物抗脅迫能力或者易感性研究
- 氣孔非均一性研究
- 代謝混亂研究
- 長勢與產量評估
- 植物——微生物交互作用研究
- 植物——原生動物交互作用研究
功能特點:
- 模塊化，配置靈活，可自由安裝更換光源板、自由調整光源角度和高度、自由調整CCD鏡頭高度，方便被測植物的處理、操作等
- 可自由選配不同波長LEDs光源板，如選配青色光源板用于氣孔功能研究、選配紫外光源板用于多色熒光成像試驗測量等
- 成像面積大，大型版成像面積達20×20cm，可對整株植物甚至多株植物（如擬南芥等小型植物）進行實驗成像分析
- 高靈敏度CCD鏡頭，時間分辨率達50張每秒，快速捕捉葉綠素?zé)晒馑沧?/span>
- 可進行自動重復成像測量，可設置一個實驗程序（Protocols）自動循環成像測量，成像測量數據自動按時間日期存入計算機（帶時間戳）

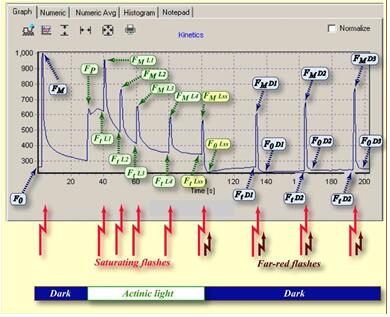

- 帶有Kautsky誘導效應、熒光淬滅分析等各種通用實驗程序（protocols），測量分析參數達50多個
- 可選配TetraCam彩色成像模塊，最大成像面積20×25cm，用于葉片或植物形態測量分析
- 測量樣品包括葉片、花卉、果實、植物其它組織及整株植物、藻類等
技術參數：
- 成像面積：標準版成像面積達13×13cm，大型版成像面積達20×20cm，可對植物葉片、植物組織、藻類、苔蘚、地衣、整株植物或多株植物、96孔板、384孔板等進行成像分析
- 測量參數：Fo, Fo’, Fs, Fm, Fm’, Fp, FtDn, FtLn, Fv, Fv'/ Fm', Fv/ Fm ,Fv',Ft,ΦPSII, NPQ_Dn, NPQ_Ln, Qp_Dn, Qp_Ln, qN, qL, QY, QY_Ln, Rfd, ETR等50多個葉綠素?zé)晒鈪?shù)，每個參數均可顯示2維熒光彩色圖像
- 具備完備的自動測量程序（protocol），可自由對自動測量程序進行編輯
a) Fv/Fm：測量參數包括Fo，F(xiàn)m，F(xiàn)v，QY等
b) Kautsky誘導效應：Fo，F(xiàn)p，F(xiàn)v，F(xiàn)t_Lss，QY，Rfd等熒光參數
c) 熒光淬滅分析：Fo，F(xiàn)m，F(xiàn)p，F(xiàn)s，F(xiàn)v，QY，ΦII，NPQ，Qp，Rfd，qL等50多個參數
d) 光響應曲線LC：Fo，F(xiàn)m，QY，QY_Ln，ETR等熒光參數
e) PAR吸收與NDVI（選配）
f) GFP等靜態熒光成像測量（選配）
a)圖像分辨率：720×560像素
b)時間分辨率：每秒50幀
c)A/D 轉換分辨率：12位（4096灰度色階）
d)像元尺寸：8.6μm×8.3μm
e)通訊模式：千兆以太網
- 高分辨率TOMI-2 CCD傳感器（選配）
a)逐行掃描CCD
b)最高圖像分辨率：1360×1024像素
c)時間分辨率：在最高圖像分辨率下可達每秒20幀
d)A/D 轉換分辨率：16位（65536灰度色階）
e)像元尺寸：6.45μm×6.45μm
f)運行模式：1）動態視頻模式，用于葉綠素?zé)晒鈪?shù)測量；2）快照模式，用于GFP等熒光蛋白和熒光染料測量
g)通訊模式：千兆以太網

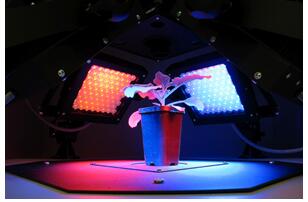

- 光源板：4塊大型高強度封裝LED光源板，每個光源板由36顆 LED陣列組成，光源板有效面積與成像面積相同，標準版13×13cm，大型版20×20cm
- 測量光：標配617nm紅光，其它波段可選，持續時間10μs–100μs可調
- 雙色光化光：標配為2紅光（617nm）+2白光，可選配2紅光（617nm）+2藍光（470nm或445nm）或其它波長光源組合， Actinic1最大光強300μmol(photons)/m2.s，Actinic2最大光強2000μmol(photons)/m2.s；最大光化學光可升級至3000μmol(photons)/m2.s
- 飽和光閃：最大光強4000μmol(photons)/m2.s，可升級至6000 μmol(photons)/m2.s
- PAR吸收測量模塊（選配）：遠紅光735nm（FAR）、650nm雙色LEDs光源板與7位濾波輪及專用濾波片，用于測量PAR吸收及NDVI
- GFP測量模塊（選配）：藍色光化光源與7位濾波輪及專用濾波片，用于測量GFP（綠色熒光蛋白）

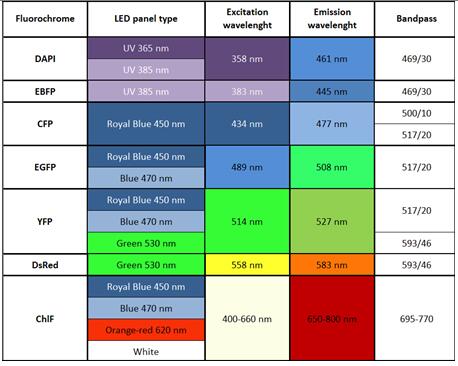

- 7位濾波輪（選配）：加裝不同波段濾波片，配合選配的專用光源板測量PAR吸收和GFP、YFP等穩態熒光
- 紫外LED光源板（選配）：365nm或385nm，1）測量多色熒光（詳見FluorCam多光譜熒光成像系統）；2）測量wtGFP（野生型綠色熒光蛋白）、DAPI（4',6-二脒基-2-苯基吲哚，一種熒光染料）
- 藍色LED光源板（選配）：470nm，1）測量EGFP（增強型綠色熒光蛋白）；2）用于氣孔功能研究
- 綠色LED光源板（選配）：530nm，測量YFP（黃色熒光蛋白）
- 其他可選配光源板：品藍（447 nm），青色（505 nm），紅色（627 nm），深紅（655 nm），琥珀色（590 nm），遠紅（740nm）等
*測量wtGFP、DAPI、EGFP、YFP等熒光蛋白或熒光染料還需要選配7位濾波輪，高分辨率CCD及相應濾波片

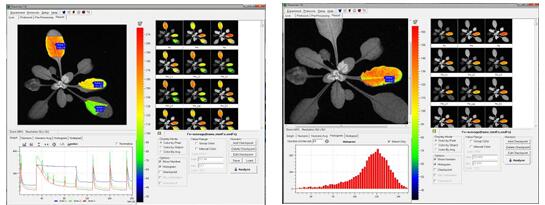

- FluorCam葉綠素?zé)晒獬上穹治鲕浖δ埽壕週ive（實況測試）、Protocols（實驗程序選擇定制）、Pre–processing（成像預處理）、Result（成像分析結果）等功能菜單
- 客戶定制實驗程序協議（protocols）：可設定時間（如測量光持續時間、光化學光持續時間、測量時間等）、光強（如不同光質光化學光強度、飽和光閃強度、調制測量光等），具備專用實驗程序語言和腳本，用戶也可利用Protocol菜單中的向?qū)С绦蚰０孀杂蓜?chuàng)建新的實驗程序
- 自動測量分析功能：可設置一個實驗程序（Protocol）自動無人值守循環成像測量，重復次數及間隔時間客戶自定義，成像測量數據自動按時間日期存入計算機（帶時間戳）
- 快照（snapshot）模式：通過快照成像模式，可以自由調節光強、快門時間及靈敏度得到清晰突出的植物樣本穩態熒光和瞬時熒光圖片
- 成像預處理：程序軟件可自動識別多個植物樣品或多個區域，也可手動選擇區域（Region of interest，ROI）。手動選區的形狀可以是方形、圓形、任意多邊形或扇形。軟件可自動測量分析每個樣品和選定區域的熒光動力學曲線及相應參數，樣品或區域數量不受限制（>1000）
- 數據分析模式：具備“信號計算再平均”模式（算數平均值）和“信號平均再計算”模式，在高信噪比的情況下選用“信號計算再平均”模式，在低信噪比的情況下選擇“信號平均再計算”模式以過濾掉噪音帶來的誤差
- 輸出結果：高時間解析度熒光動態圖、熒光動態變化視頻、熒光參數Excel文件、直方圖、不同參數成像圖、不同ROI的熒光參數列表等
- 給光制度：靜態或動態
- CCD檢測范圍：400–1000nm
- Bios：固件可升級
- 通訊方式：千兆以太網
- 供電電壓：90–240V
典型應用：
產地：歐洲
