一、用途：

土壤水分和養分含量可以反映土壤本身的一些重要信息，可以指導我們合理灌溉和施肥以滿足田間作物的生長需要。還可以幫助判斷土壤是否需要過濾掉多余的鹽分。灌溉、施肥和作物需求都會影響鹽分濃度。高鹽分會對植物造成傷害，低鹽分會導致營養缺乏。SMEC 300價格低廉、數據精確、方便安裝。



土壤水分由電容型傳感器測量 ，水分傳感器由兩個電極組成，作為一個電容器，周圍的土壤作為電介質。80MHz電子振蕩器驅動電容器并把與土壤介電常數成比例的信號轉換為輸出信號。



通過測量土壤的電導率可以容易地監測土壤溶液的鹽分狀況，電導率與土壤溶液的鹽分密切相關，電導率的測量也受溫度和土壤水分的影響。土壤鹽分由一對碳墨電極測量，這種電極提高了探頭與土壤溶液的接觸面；通過內置熱敏電阻測量土壤溫度。



兩種型號：

• Item 6470,SMEC 300 帶6英尺（1.8m）纜線；
• Item 6460-20，SMEC 300 帶20英尺（6m）纜線



可以接入的數采：

• FieldScout土壤傳感器讀表（Item6466）
• WatchDog數采和氣象站：





二、特點：

• 電容型土壤水分傳感器
• 碳墨電極提高了電導率的測量面積
• 簡單、一步完成電導率校準過程
• 既可連接FieldScout土壤傳感器讀表（Item6466），又可連接到WatchDog2000/1000系列氣象站



三、技術參數：

纜線長度：1.8m（6英尺）和6m（20英尺），也可擴展到15m（50英尺）；



感應范圍：2.25英寸x 0.75英寸



測量范圍：

• 體積含水量：0%~飽和狀態
• 電導率：0~10mS/cm
• 溫度：33 - 175°F (0.5 - 80°C)



分辨率：

• 體積含水量：0.1%
• 電導率：0.01mS/cm
• 溫度：0.1°F (0.1°C)



精度：

• 體積含水量：3%
• 電導率：± 2%
• 溫度：± 1°F (0.6°C)



輸出：模擬電壓，時分復用（數據傳輸方式）



供電：3V@6~10mA



接口：2.5mm插頭

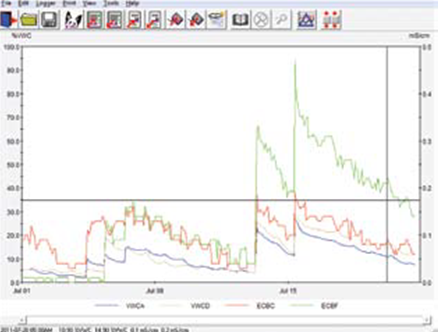

接到WatchDog氣象站上時，可以使用Specware 9.0軟件采集數據。

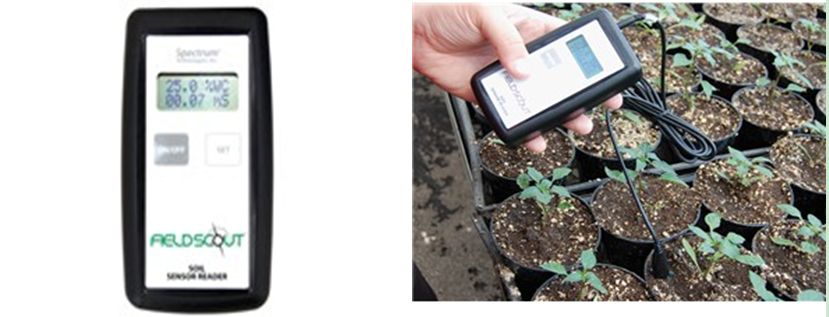

FieldScout讀表





校準選項：

FieldScout讀表（Item 6466）有內置校準功能。如果把傳感器接到WatchDog數采上，可以使用校準設備（Item 6470CAL）進行校準。傳感器需要使用1.41mS/cm標準溶液校準。



四、產地：美國

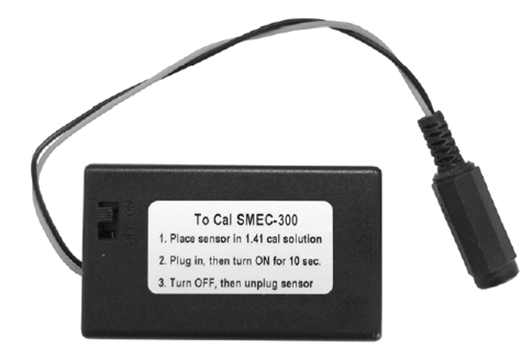

附注：SMEC 300 電導率校準設備 Item # 6470CAL





傳感器準備：

開始校準前，為了保證恰當?shù)男?zhǔn)，需要做以下準備工作：

1、用酒精清洗掉多余的油漬，不要用手去摸探頭；

2、使校準溶液和室溫保持一致，必須使用電導率為1.41mS/cm的校準溶液。使探頭和溶液的溫度一致是重要的。



校準過程：

1、確認開關在“OFF”位置，

2、把適量純凈的校準溶液倒進一個小杯子里；

3、把探頭插進校準設備的凹槽里，

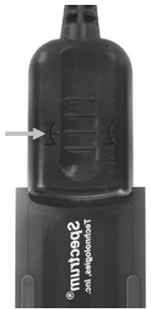

4、把探頭浸入校準溶液里，深度到第二個刻度線處（見右圖所示），確保探頭的內置熱敏電阻在液面以下，注意電導率探頭不要接觸容器的邊緣，

5、把開關打到“ON”位置，至少10s，然后關掉，

6、斷開傳感器插頭，

7、把傳感器連接到WatchDog氣象站上，選擇一個通道配置，測試讀數。檢查傳感器讀數應該在1.41 ± 0.05 mS/cm范圍內。

8、沖洗并擦干傳感器。注意不要用手去摸探頭，

9、保存好傳感器探頭。



更換電池：

電導率校準設備使用3 節AAA電池，去掉后蓋上的小螺絲，打開后蓋即可更換。



插針式土壤水分快速測量儀

用于快速測量某點土壤水分，操作簡單、便攜、滿足科研工作者快速定性的判斷土壤水分的虧缺程度。測量范圍：0（干燥）～10（飽和）；探頭長度：9英寸 或者24英寸。
